 Un empalme o enlace de cableado eléctrico es la unión de 2 o más cables de una instalación eléctrica o dentro de un aparato o equipo electrónico. Aunque por rapidez y seguridad hoy en día es más normal unir cables mediante clemas(fichas de empalme) y similares, los electricista  realizan empalmes.

tipos de empalmes :

tipos de cable

• un cable eléctrico es un elemento fabricado y pensado para conducir electricidad . el material principal con el que están fabricados es cobre ( por su alto grado de conductividad ) aunque también se utiliza el aluminio apesar de que su grado de conductividad es menor también resulta mas económico

• tipos de cable

coaxial







par trenzado







fibra óptica







coaxial fino





coaxial grueso





tomacorriente hembra

• generalmente se sitúa en la pared ya sea colocado de forma superficial ( enchufe  de superficial ) o empotrado , siendo este el mas común  . como mínimo , consta de dos piezas metálicas , que reciben a sus homólogos macho para permitir la circulación de la corriente eléctrica .estas piezas metálicas pueden quedar fijadas a la red eléctrica  por tornillos o actualmente  con mayor frecuencia  por medio de sus pletinas plásticas que al ser empujadas , permiten la entrada del conductor y al dejar de ejercer presión sobre ellas unas chapas  apresan el hilo impidiendo su salida .

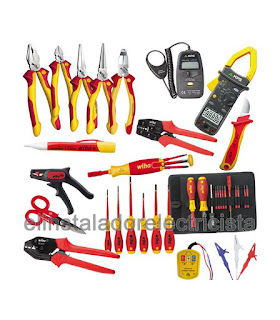

herramienta de electricista

 si necesitas información sobre cuales  son las herramientas básicas o mas útiles de electricidad te resultara mas útil esta lista :

alicates : sirve para sujetar , doblar o cortar existen varios tipos : redondos , plano , de corte , universales , de pico de loro.

destornillador: con ellos apretaremos y aflojaremos tornillos

 detector de tensión : mas comúnmente conocido como busca-polos que comprueba la tensión en los enchufes .

grapadora especiales para electricistas : son mas robustos  y se emplean para sujetar cables en paredes o en madera

regla , metro ,escuadra  y nivel : para tomar las medidas adecuadas y colocar bien los elementos electricistas

polo tierra

• un polo tierra o puesta tierra es un mecanismo de protección contra contra la corriente (una sobre carga ) o un corto circuito o un choque eléctrico , su función es basicamente  es desviar estas sobre cargas hacia la tierra y así proteger  a las personas o a los aparatos que están conectados a un toma

• hay dos clases de polo tierra :

polo tierra vertical

 polo tierra horizontal



como proteger de la electricidad

• ya sea para uso en casa ,habitación o en uso comercial o industrial , existen diferentes dispositivos para brindar protección eléctrica a los equipos que se conectan en la linea de alimentación o corriente

el adecuado o adecuados dependen del tipo de disturbio o  problemática que presentan así como de la energía que requieran para funcionar  adecuadamente

corriente nominal

• la intensidad nominal es la corriente que se debe suministrar para que una unidad funcione en su punto de funcionamiento nominal ,es decir, para su punto óptimo de rendimiento.

corriente nominal en servicio continuo es el valor eficaz de la corriente que el aparato esta en condiciones de conducir en forma permanente a la frecuencia nominal , manteniendo las temperaturas de sus diferentes partes , dentro de valores especifico .

fuentes de poder

• la fuente de poder o fuente de alimentación es componente eléctrico que sirve para abastecer de electricidad al computador . un nombre mas adecuado seria transformador por que convierte o transforma corriente alterna en corriente directa y baja al voltaje de 120 voltios AC a 12,5 voltios de ,necesarios para la PC y sus componentes .



• además de suministrar la energía para operar l computadora que pertenece a la fuente de poder también asegura que esta no opere a menos que la corriente  que se suministre sea suficiente para que funcione de forma adecuada ?, es decir, la fuente de poder evita que la computadora arranque u opere hasta que estén presente todos los niveles correctos de energía

Fusibles

• en la electricidad, se denomina fusible a un dispositivo constituido por un soporte adecuado y un filamento y lamina de un metal o aleación de bajo punto de fusión que se intercala en un punto determinado de una instalación eléctrica para que se funda por efecto joule . cuando la intensidad de corriente supere por un circuito o un exceso  de carga determinado valor que pudiere hacer peligrar la integridad de los conductores de la integridad de los siguientes riesgo de incendio o destrucción de otros elementos

clases de fusibles

• cilindros : están construidos con un tubo cerámico de alta resistencia  a la presiona interna y a los choques termicos . la lamina que hace propiamente de fusibles esta en su interior recubierta de una arenilla cristalizada y unida en sus extremos por dos  electrodos que hacen a su ves tapón .

• De cuchillas : se utilizan contra sobre cargas y cortocircuito en instalaciones de distribución . su funcionamiento es lento se les suele llamar también fusibles NH . se fabrican dos tipos de fusibles , con percutor es para accionar un microrruptor .

• fusibles de pastilla : su funcionamiento es similar al cilindro

fusibles tipo Do :  según la densidad y la tensión , distintamente lo cual hace difícil poder confundirse de fusible , ya que el porta fusible no admitiría  un fusible diferente . a cada intensidad le corresponde un color distinto

Fallas eléctricas

• La naturaleza de estas fallas pueden ser causas externas e internas por los que envase de ellos podemos decir que las fallas eléctricas más comunes en instalaciones eléctricas en el hogar son :

1 Fallas por sobrecargas.

 2 Caídas de voltaje

3 Picos de voltaje

Adaptadores AC /DC

 los adaptadores de corriente alterna AC apelar un circuito pequeños que trabajan con corriente directa estos adaptadores convierte la corriente alterna de alto voltaje que tomamos del enchufe en la pared a la corriente directa de bajo voltaje para el producto que estamos encendiendo como los reproductores de MP3 cámaras y videocámaras digitales laptop teléfono

corrinte alterna ac

En la abreviatura en inglés de corriente alterna la corriente alterna fluye constantemente alternando direcciones la corriente es la mayoría de los de los hogares es de este tipo viene de plantas de energía en Los enchufes dentro de las casas y los negocios la corriente alterna cambia de dirección hacia adelante y hacia atrás 60 veces cada segundo

 corriente directa (DC)

Es la que fluye en una dirección

Legislación en el salvador relativa a la electricidad

 artículo 4 :
Para los efectos de la presente ley , establecen las siguientes definiciones :

Alto voltaje : es el nivel de tendió. O igual suspensión a 115 voltios

Bajo voltaje : es el nivel de tensión o de energía que baja

Artículo 5

La generación de energía eléctrica a partir de recursos hidráulicos y geotermicos requerirán de conexión otorgada  por SIGET de conformidad de las disposiciones de la ley  siguiente :

Artículo 6 :

La instalación de centrales nucleo eléctricas se seguirá por una ley especial

Articulo 8

Salvo la exepcion contenidos en el presente artículo una misma entidad podrá desarrollar actividades , generación ,transmisión , distribución y comercialización . toda ves que establezca sistemas  de contabilidad separados para cada uno de ellos y se encuentran registradas como tales en la SIGET

artículo 9

Todos aquellos costos asociados a la conexión y reconexion de usuarios finales o redes de distribución , estan sujetas a la regulación y aprobación por parte de los  SIGET

artículo 75
Todo usuario final deberá controlar el suministro de energía eléctrica comercializados

Cómo instalar un tomacorriente

Para la instalación de un tomacorriente se debe desmontar el toma anterior quitando los tornillos que aseguran el toma corriente a la caja luego aflojar los tornillos que aseguran los cables Y colocar el nuevo

Si es una instalación nueva primero debemos colocar los cables dentro del tubo y proceder como se hizo con los interruptores ver interruptor simple e interruptor múltiple en el caso de los tomacorrientes los cables se conectan al positivo y negativo de la instalación directa mente

 debemos conectar tres cables para instalar un tomacorriente polarizado

 café gris y negro ese debe conectarse a la línea de fase viva o positiva de la instalación eléctrica

 azul o blanco esté debe conectarse a la línea neutra o negativa de la instalación eléctrica

Verde o verde amarillo que se corresponde a la tierra física e instalación eléctrica

Diagrama de conexiones

• Es una presentación vectorial de un circuito eléctrico muestra los diferentes componentes del circuito de manera simple y con pentagramas uniformes acuerdo de acuerdo a las normas y las conexiones de alimentación y de cereal entre distintos dispositivos el arreglo de los componentes e interconexiones en el esquema Generalmente no corresponde a su ubicaciones físicas en el dispositivo terminado

• A diferencia de un esquema de diagrama de bloques o disposición un esquema de circuitos muestra las conexiones real mediante cables entre los dispositivos Aunque el esquema no tiene y corresponder necesariamente el tipo de bajo que se representa al circuito real que se llama negativo o positivo de la tablilla de circuito impreso

interruptores termomagneticos y magnéticos

• Es un dispositivo capaz de interrumpir la corriente eléctrica de un circuito cuando está sobrepasa ciertos valores máximos su funcionamiento se basa en dos de los efectos producidos por la circulación de comentó En un circuito el magnético y el térmico efecto joule el depósito consta por tanto de dos partes un electroimán y una lamina bimetalica conectadas en serie y por las que circula la corriente que va hacia la carga

•  al igual que los fusibles los interruptores magnetotermicos protegen la instalación contra sobrecargas y cortocircuitos

Ups (unidad de protección permanente )

Es un dispositivo que haces a su batería jugó otros elementos almacenados de energía durante un apagón eléctrico puede proporcionar energía eléctrica por un tiempo limitado a todos los dispositivos que tengan conectados otros función que se puede Añadir a estos equipo de mejorar la calidad de energía eléctrica que llega a las cargas filtrando subida y bajada de tensión y eliminando armónico de la red es cosa de usar corriente alterna.

Los Ups proporcionan energía eléctrica y equipo llamado cargas críticas como aparatos médicos industriales o informáticas que requieren alimentación permanente y de calidad para estar siempre operativos y sin fallas

  Tipos de ups

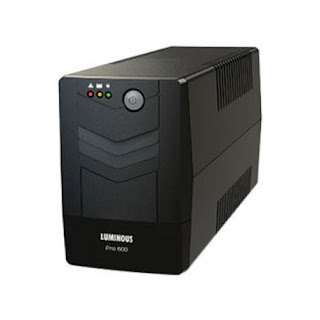

Ups offline

Ups line interative

Ups online

cable de tierra

•  se refiere a laconexión a la tierra que actúa como un depósito de carga eléctrica un cable de tierra proporciona una ruta de conducción de la tierra que es independientemente del camino normal que lleva la corriente dentro de un aparato eléctrico como práctica común en los circuitos eléctricos del hogar la tierra se conecta el neutro eléctrico del panel de servicio para garantizar un camino de baja resistencia sea suficiente

Varilla de polarización

• La correcta instalación de un circuito eléctrico debe tener por lo menos conductores fase neutro y tierra estos deben identificarse a primera vista por el color de su respectivo aislante en el caso de la fase de colores establecidos son el rojo y negro azul y el neutro le corresponde el blanco mientras que a la tierra el verde

Regulador de voltaje

•  es un dispositivo electrónico diseñado para mantener un nivel de tensión constante

•  los reguladores electrónicos de tensión no encuentran en dispositivos estabilizar las tensiones de corrientes continuas usadas para el procesador y otros elementos

Tomacorriente

Es un dispositivo cuya función es poner en contacto eléctrico las tensiones de la red con el receptor es decir que un aparato eléctrico toma corriente a través de dicho receptáculo sus contactos han de soportar la corriente que consuma El receptor sin producirse calentamiento alguno

Cuenta con 3 terminales el más pequeña para conectar el conductor de fase que argot de los electricistas le llaman "vivo", otro terminal para conectar el conductor de neutro y el terminal para conectar el conductor de puesta a tierra.

Fallas de polarización

Tanto los ingenieros como los técnicos en electrónica deben estar en capacidad de diagnosticar y reparar equipos electrónicos existen básicamente dos tipos de categorías de reparación de equipo defectuoso

En primer lugar están aquellos situaciones en las cuales un prototipo experimental recién construido no parece funcionar de acuerdo a lo esperado por otro lado la segunda categoría hace referencia a aquellos equipos haciendo estado operando normal durante algún tiempo han presentado fallas en su funcionamiento independientemente de las circunstancias el objetivo en ambos casos es conseguir que la unidad defectuosa opere de acuerdo a lo esperado en el menor tiempo posible

Causas principales de fallas:

1. Tener la polarización invertida en algún expositivo
2. No conectar algún puente entre los componentes o dispositivos y no permitir el funcionamiento del circuito
3. Conectar de forma incorrecta componentes en paralelo o en serie
4. No conoce la configuración del dispositivo y conectarlo de forma equivocada por ejemplo en una compuerta
5. Dejar el circuito abierto

seguridad electrica

• Es el campo de la ingeniería eléctrica responsable del buen uso de la ingeniería y el mantenimiento de sistemas eléctricos y electrónicos para que sean seguros para las personas

• La mayoría de los accidentes en las viviendas se han ocasionado por una deficiencia eléctrica en la instalación de noma de materiales y productos que no cumplen con las condiciones de seguridad requeridas

• Principales riesgos eléctricos :

1. Ausencia de energía esto es causado por fallas y daños en la red local rayos accidentes y daños en equipos o inclusive fallas internas de la instalación sobrecargas y cortocircuitos
2. Cortocircuito ese tipo de falla generalmente se dan cuando se unen dos conductores generando chispa
3. Contacto directo se puede causar por falla de aislamiento falta de eficiencia en su mantenimiento o por ausencia de puestas a tierra
4. Sobrecargas generalmente se origina por violar los límites nominales o por incumplir las normas en las instalaciones
5. Tensión de contacto se presenta a causa de rayos fallas a tierra falla de aislamiento y descuidos entre distancia de seguridad
